La norme française actuelle exige pour les bornes de recharge :
Soit un différentiel de Type B.
Soit un différentiel de Type A accompagné d'un dispositif de détection de courant de défaut continu (souvent intégré à la borne elle-même). Le type A est la meilleure solution sur le plan budget car bien moins couteux qu' un Type B et un Type F.
PROTECTION Legrand
Protégez votre borne de recharge avec le kit prêt à brancher de la marque française LEGRAND®.
Conçu pour offrir une protection fiable et durable, ce kit est la solution idéale pour garantir la sécurité de vos bornes de recharge, tout en bénéficiant de la qualité et de l'expertise de LEGRAND®.
Caractéristiques principales :
1. Protection Complète : Ce kit offre une protection complète contre les surtensions, les surintensités, les courts-circuits et autres risques électriques, assurant ainsi un fonctionnement en toute sécurité de vos bornes de recharge électrique.
2. Facilité d'Installation : Grâce à sa conception "prêt à brancher", ce kit s'installe facilement, réduisant ainsi les temps d'installation et les coûts associés.
3. Qualité LEGRAND ® : Faites confiance à la réputation de LEGRAND ®, une marque française de renommée mondiale, pour garantir la qualité et la fiabilité de votre système de protection électrique.
4. Compatibilité Universelle : Compatible avec l'ensemble des bornes de recharge électrique, ce kit s'adapte à différents modèles et configurations, offrant une solution polyvalente pour vos besoins de protection électrique.
5. Conforme à la Norme NF 15-100 : Fabriqué avec des matériaux de haute qualité et conçu pour répondre à la norme électrique française NF 15-100.
Composition du kit :
INSTALLATION MONOPHASEE

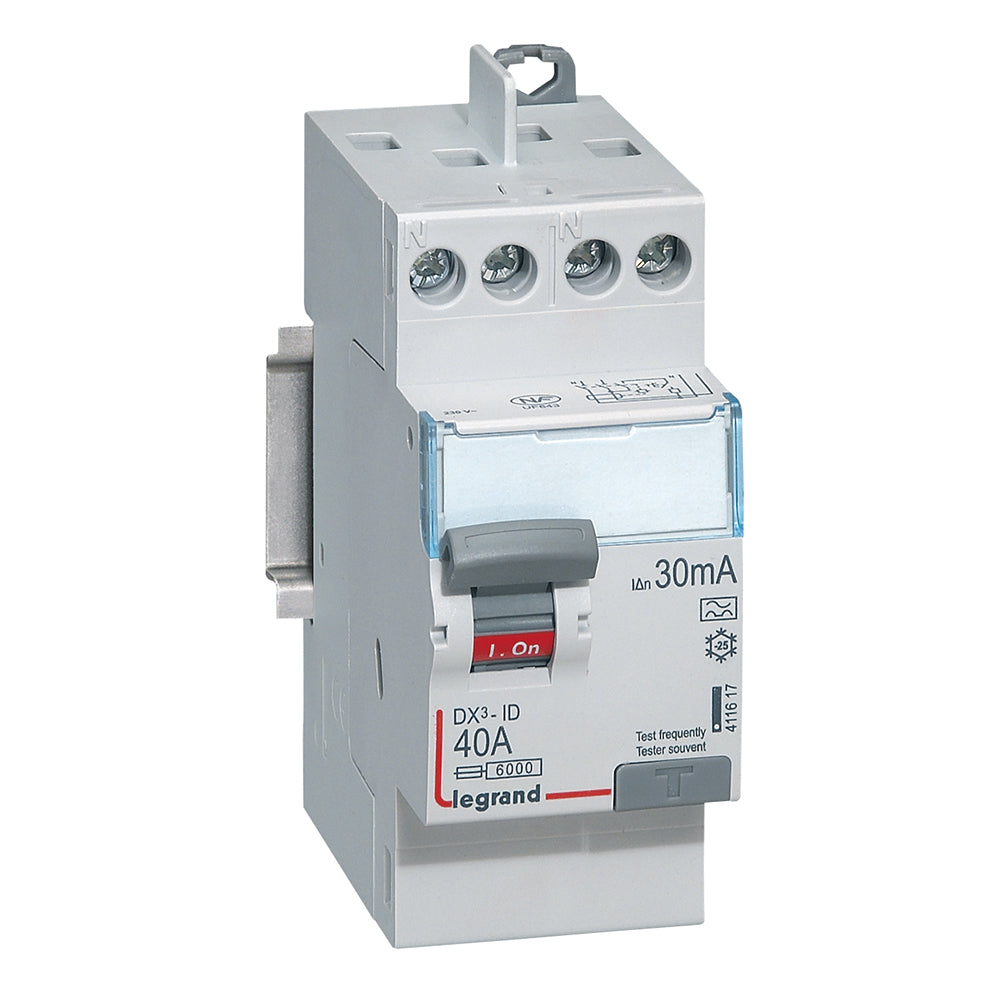

réf. 411617 (DX³-ID)
▶️ Présentation générale
L'interrupteur différentiel DX³-ID réf. 411617 est un appareil modulaire destiné à la protection des personnes dans une installation électrique domestique ou tertiaire.
Il détecte les fuites de courant vers la terre (défauts d'isolement) et coupe immédiatement l'alimentation pour éviter tout risque d'électrocution.
⚙️ Caractéristiques techniques principales
| Nombre de pôles | 2 |
| Intensité nominale (In) | 40 A |
| Sensibilité | 30 mA |
| Type de différentiel | Type A |
| Encombrement | 2 modules |
| Tension et fréquence | 230 V~ / 240 V~, 50 Hz |
| Type de connexion | Bornes à vis |
| Sens de l' alimentation électrique | Par le haut / Par le bas |
| Type de connexion | Peigne et câble |
| Garantie | 2 ans |
Spécificité : Type A
Ce différentiel est de type A, ce qui signifie qu'il protège contre :
les courants alternatifs (comme un type AC) et les courants continus redressés.
- Il est donc obligatoire ou recommandé pour les circuits spécifiques : plaque de cuisson, lave-linge, borne de recharge, certains équipements électroniques.
Fonctionnement
Surveille en permanence l'équilibre entre phase et neutre. Détecte une fuite > 30 mA. Déclenche instantanément la coupure.
* Il protège les personnes, mais pas contre les surcharges ou courts-circuits.
* Il doit donc être associé à des disjoncteurs en aval.
Avantages du modèle
Installation facile (bornes à vis + clips sur rail DIN). Remplacement possible sans démonter toute la rangée. Indication visuelle ON/OFF. Porte-étiquette pour repérage clair du circuit.
Utilisation typique
On le retrouve dans : tableaux électriques résidentiels, circuits spécialisés (cuisine, électroménager), rénovation ou mise aux normes NFC 15-100.
À retenir
La référence Legrand 411617 est un interrupteur différentiel 40A / 30mA type A, standard et très utilisé.
- Il assure la protection des personnes contre les risques électriques.
- Il constitue un élément indispensable du tableau électrique moderne.
Le disjoncteur modulaire Legrand 406 887 est une solution de protection électrique fiable, robuste et optimisée conçue pour sécuriser vos circuits en résidentiel comme en tertiaire. Cet appareil assure une détection rapide des surcharges et des courts-circuits, garantissant la sécurité de vos installations électriques et de vos équipements.
| Nombre de pôles | 2 |
| Intensité nominale (In) | 40 A |
| Sensibilité | 30 mA |
| Courbe de déclenchement | Courbe C - Déclenchement magnétique performant pour charges inductives et résistives |
| Encombrement | 1 module |
| Tension et fréquence | 230 V~ / 240 V~, 50 Hz |
| Type de connexion | Arrivée par bornes automatiques / Sortie bornes à vis |
| Pouvoir de coupure | 4500 A sous 230 Volts |
| Garantie | 2 ans |
✅ Sécurité accrue : Protection automatique des circuits contre les surcharges et courts-circuits.
✅ Adapté aux installations modernes : Parfait pour les habitations et petites entreprises conformes aux normes NF C15-100.
✅ Facile à installer : Design modulaire simple à intégrer, avec bornes automatiques.
✅ Compatible et évolutif : Compatible avec peignes d'alimentation et accessoires de la gamme DNX³/DX³.
Ce disjoncteur Legrand 406 887 est idéal pour protéger des circuits tels que : prises de courant, circuits d'éclairage, petits appareils électroménagers, systèmes de chauffage…
En résumé, le disjoncteur Legrand 406 887 DNX³ 40 A courbe C est un composant électrique fiable, conforme aux normes européennes, facile à installer et parfaitement adapté.
Permet de faire passer les câbles mais surtout évite l'échauffement entre les modules de protection .
Voir la fiche technique de l élément d'espacement
 |
 |
 |
